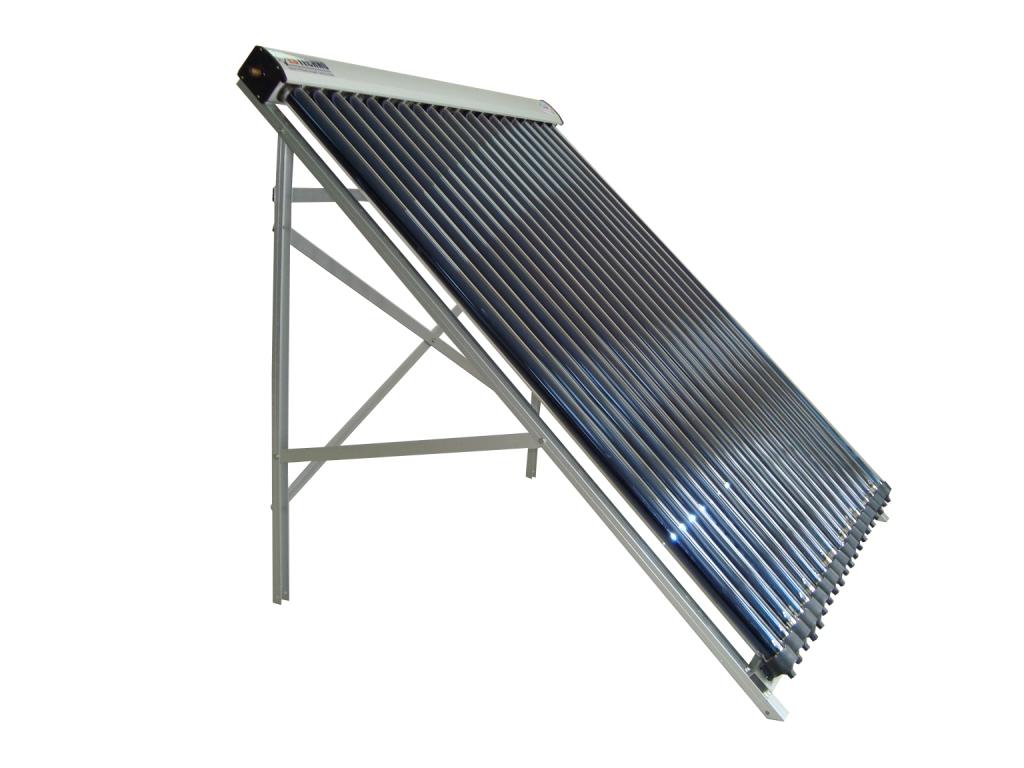

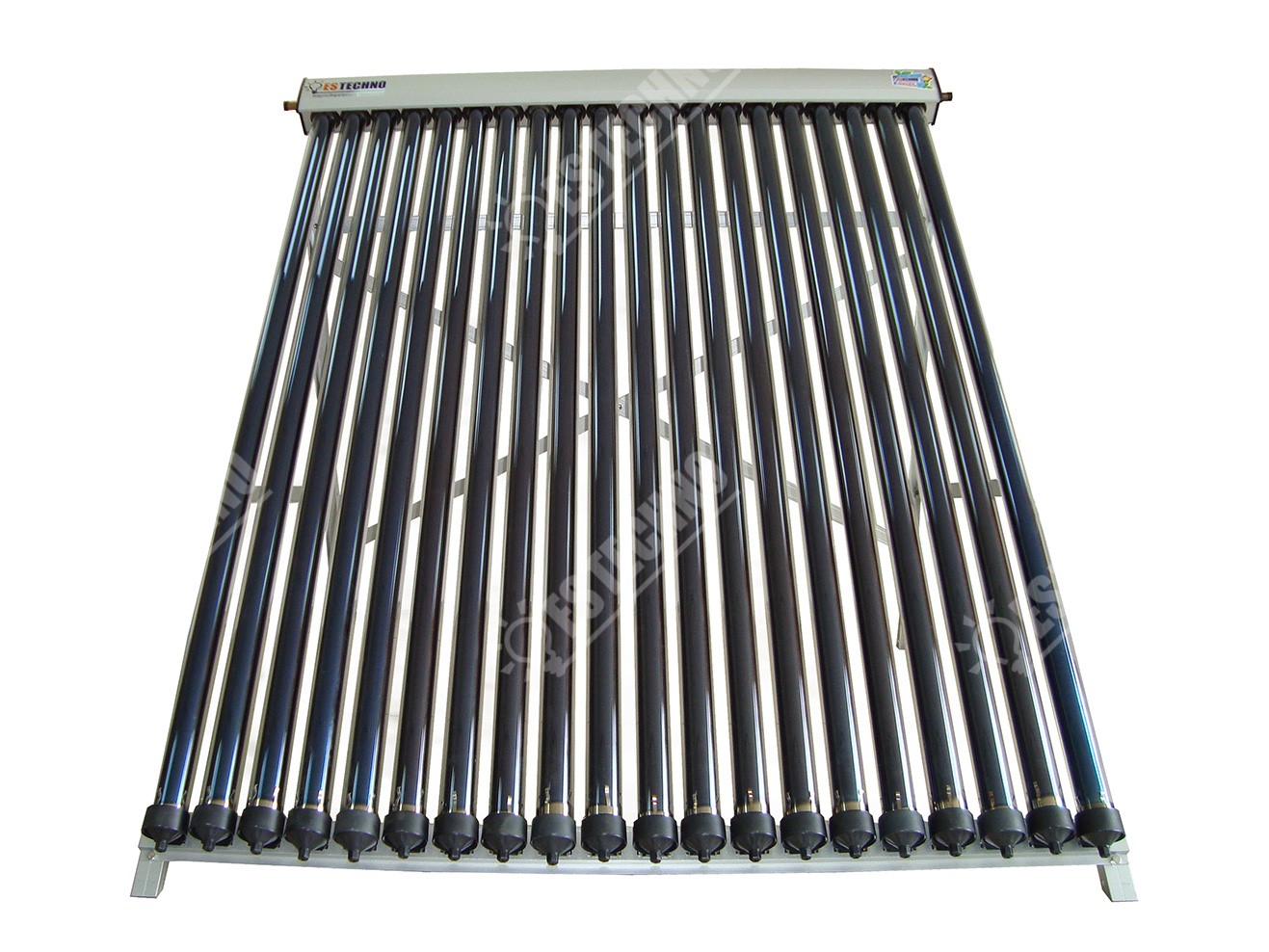

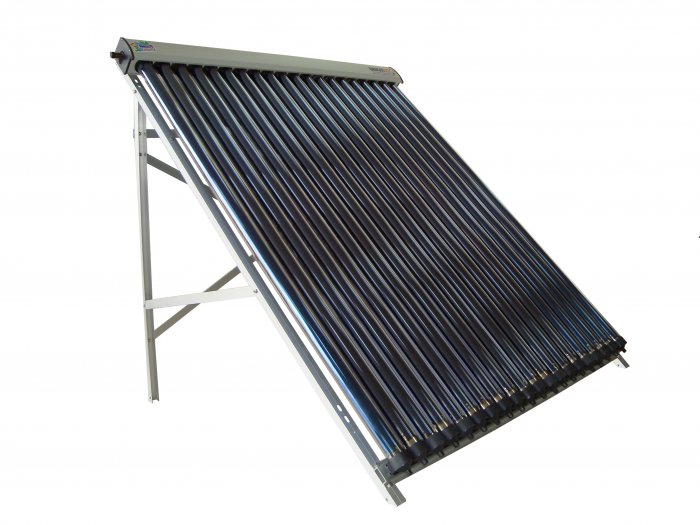

Солнечный вакуумный коллектор Heat Pipe SR-H20 (20 трубок)

Основная задача вакуумных трубок сбор и преобразование солнечной энергии в тепловую и передача тепла в манифольд  коллектора. Это реализовано за счет нанесения на внутреннюю часть вакуумной трубки селективного покрытия и прослойки в виде вакуума. Тепло с внутренней поверхности вакуумной трубки передается через алюминиевую пластину (алюминиевый экран) медной тепловой трубке. Медная тепловая трубка (конденсатор тепловой трубки) передает собранное тепло в манифольд коллектора. Конденсатор тепловой трубки не контактирует с теплоносителем; тепло передается от конденсатора к теплообменнику и затем в циркулирующий теплоноситель. Каждая вакуумная трубка работает независимо и при необходимости может быть заменена без сброса теплоносителя из системы.

Эффективная площадь поглощающей поверхности  коллектора (m²): 2.60m²/ 3.91m²
Максимальная температура нагрева теплоотдающего наконечника: >250℃
Максимальное рабочее давление: 0.6 Mpa
Рекомендуемая скорость потока: 3,5~8л/m² в час
Минимальная рабочая температура: >-35 С
Тип теплоносителя: водно-гликолевый
Вес нетто (не заправленного коллектора): 71 кг.
Вакуумные трубки:
Покрытие улавливающего слоя: трехслойное селективное SS-ALN/CU
Коэффициент поглотительной способности α: ≥95%
Эмиссия тепла ε: ≤6%
Вакуум (Pa): ≤10-4Pa
Материалы:
Вакуумная колба: 1.6мм боросиликатное стекло 3.3

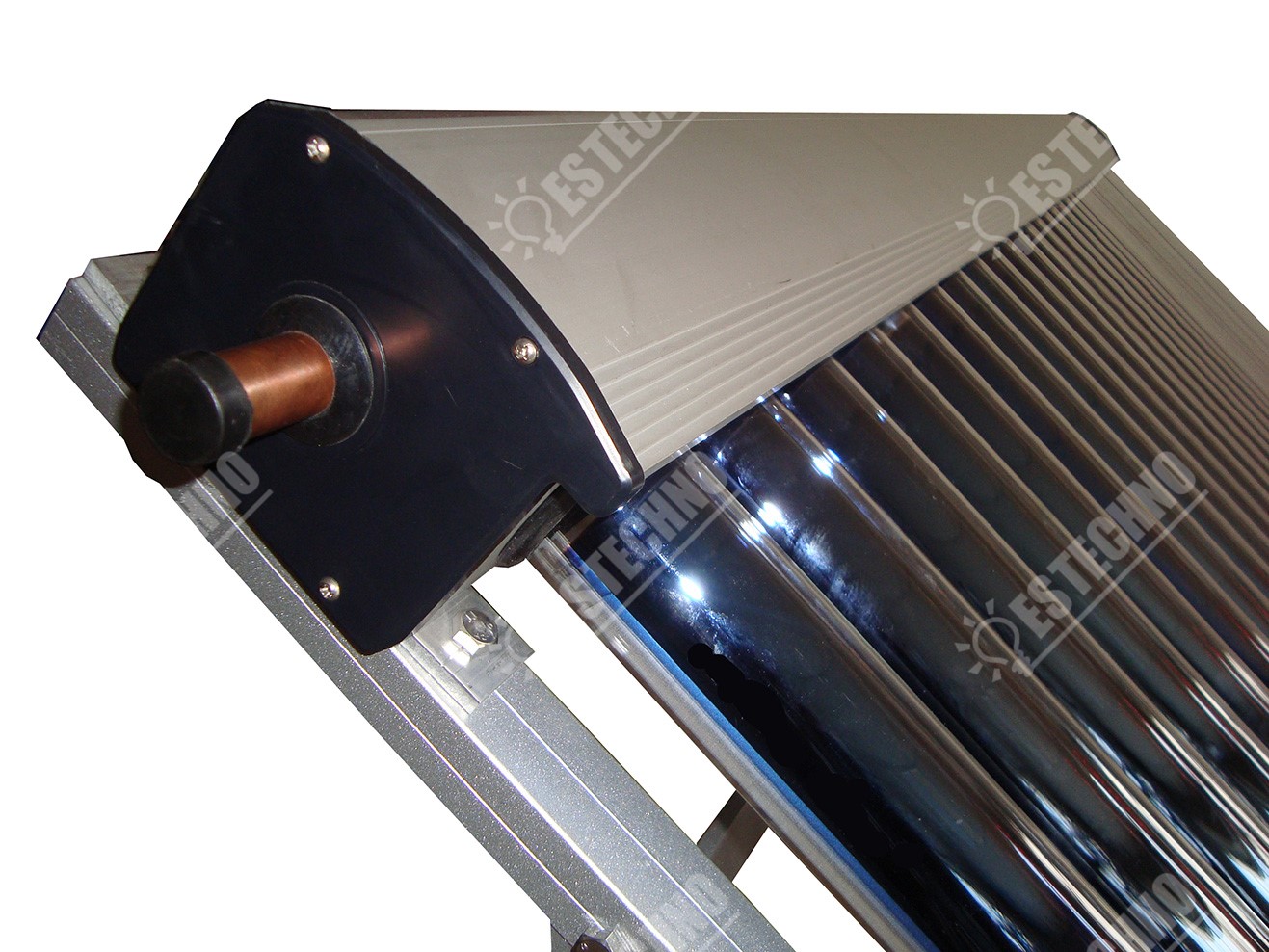

Манифольд: 2.0мм алюминиевый сплав
Теплообменник: медный сплав
Монтажная рама: алюминиевый сплав
Теплоизоляция: каменная вата 180kg/m3 (ROCKWOOL)
Заглушки, прокладки, сальники: EPDM (синтетический каучук)

Комплектация:
Вакуумные трубки: 20 шт.

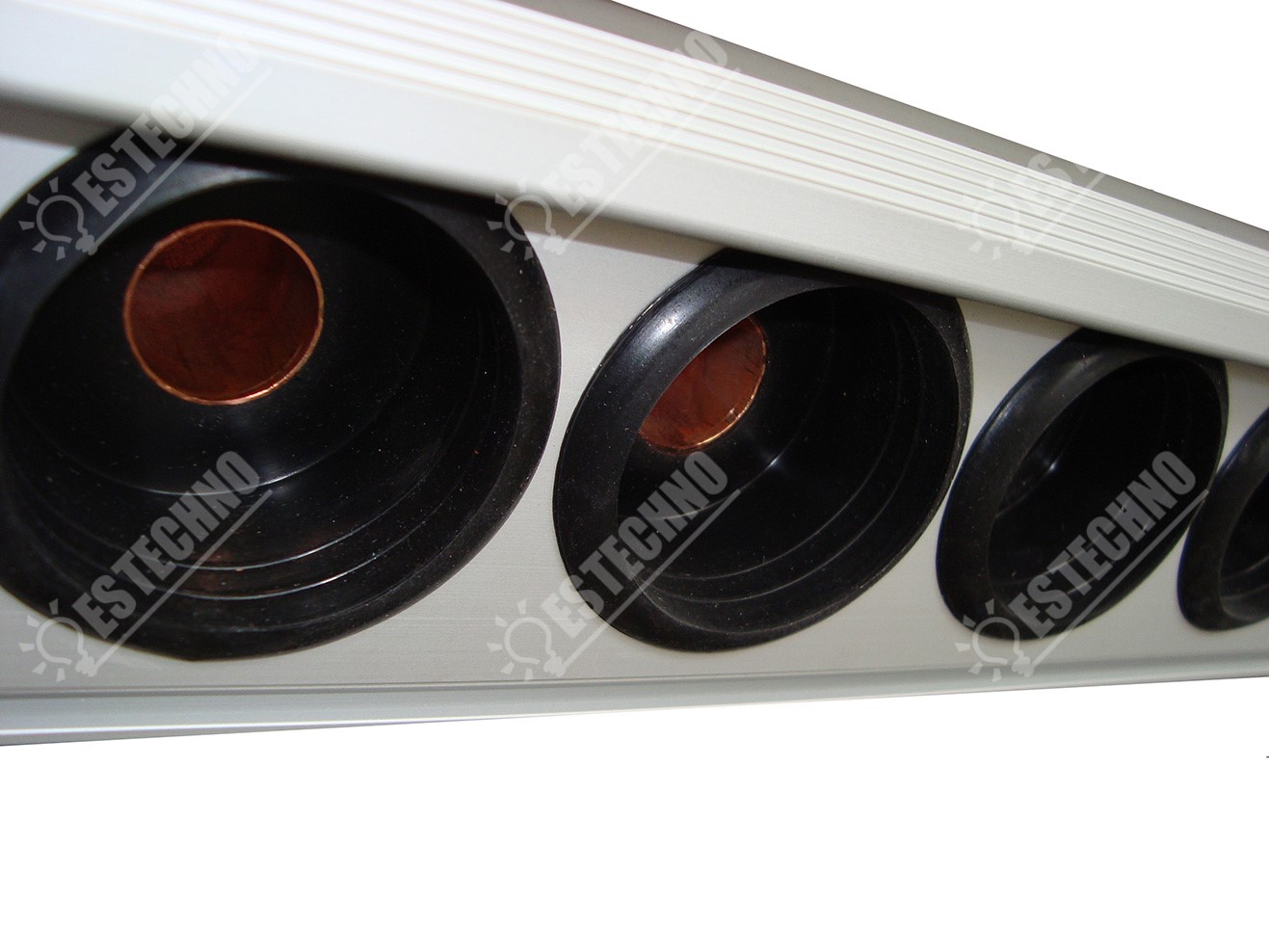

Теплообменник (манифольд): 20 шт.
Рама монтажная алюминиевая: 1 к-т.

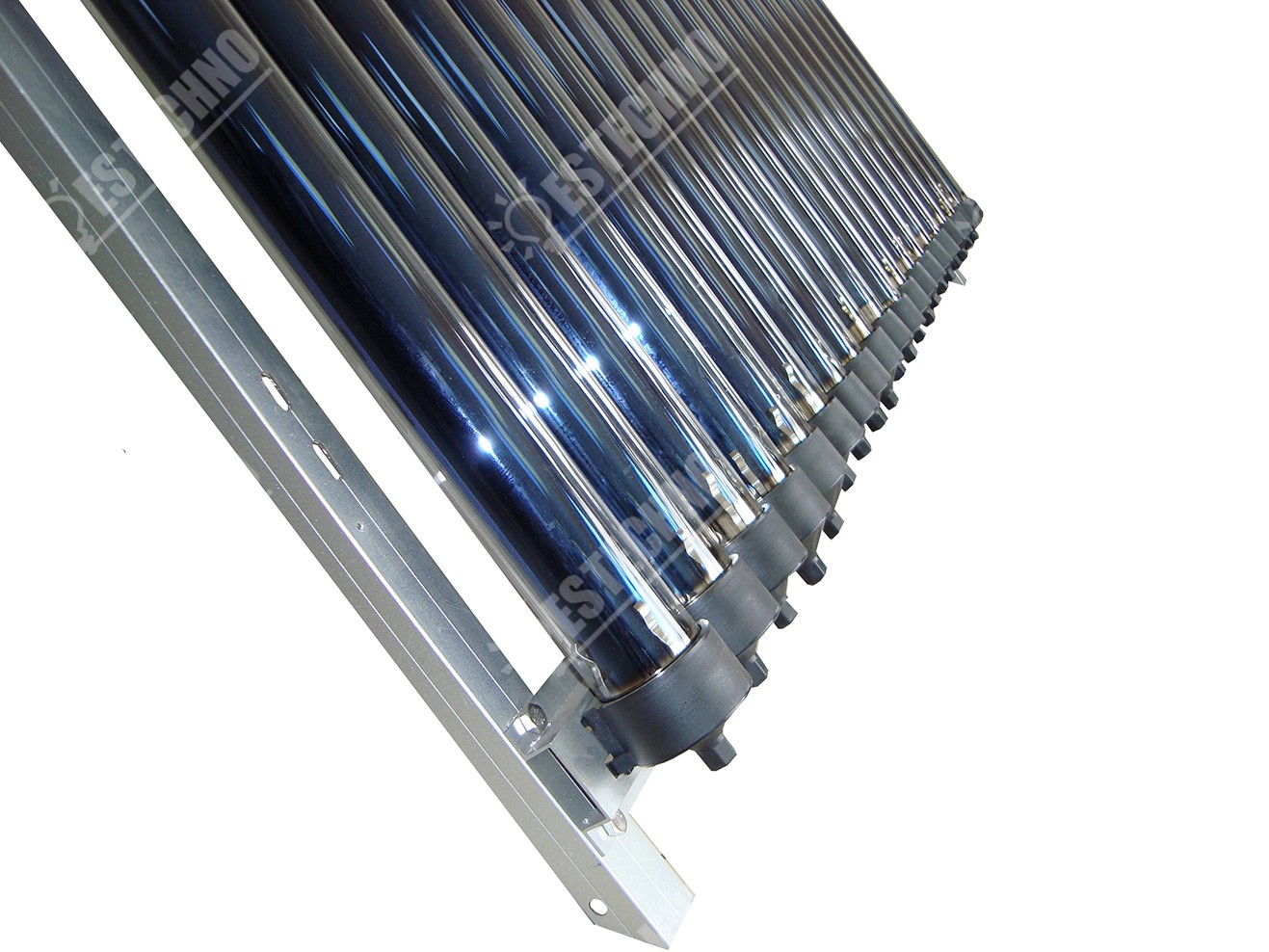

Пластиковые держатели вакуумных трубок: 20 шт.
Комплект крепежных материалов (гайки, болты для сборки рамы)
